在化工生產設備家族中，不銹鋼反應釜被譽為流程工業的“反應核心”，其性能優劣直接影響著產品的轉化率、選擇性和純度指標。本文將從設備結構原理入手，深入剖析不銹鋼反應釜各組成部分的功能特點，并為用戶提供基于工藝需求的定制化配置建議。
一、不銹鋼反應釜的整體結構概述
不銹鋼反應釜是一種通過攪拌、加熱、冷卻等功能，為物料提供特定反應條件的密閉容器設備。它主要由釜體、傳熱夾套、攪拌裝置、軸封裝置、傳動機構及工藝接管六大核心部件組成。現代反應釜的設計強調各部件之間的協同工作，以實現佳的傳質傳熱效率和反應控制精度。
二、釜體組件的功能與設計要求
筒體與封頭：釜體由圓筒形筒體和上下封頭構成，通常采用橢圓形封頭以承受內壓。筒體的作用是支承設備自身及全部物料的重力，同時作為熱量傳遞的媒介。材料選擇上，與物料接觸部分普遍采用304或316L等不銹鋼制造，以確保耐腐蝕性和符合GMP衛生標準。
釜蓋設計：為便于安裝和維修，反應釜的釜蓋通常設計為可拆卸結構。釜蓋上安裝有進料口、人孔、視鏡、溫度計口、壓力表口等多種工藝接管，是操作人員進行工藝操作和設備維護的主要工作區域。
三、傳熱系統的類型與選型
傳熱系統是實現反應溫度控制的關鍵，其設計直接影響溫控精度和能耗水平。
夾套式傳熱：在筒體外側焊接夾套，用于通入加熱或冷卻介質。夾套形式可分為整體夾套、半管夾套和蜂窩夾套，傳熱效率依次提高。夾套加熱型通常設有導流裝置，確保熱媒均勻流動。
盤管式傳熱：對于需要快速升降溫或高放熱反應，常在內置螺旋金屬盤管。盤管式傳熱溫差速率可達5℃/min，與夾套聯合使用可顯著增加換熱面積。
加熱方式選擇：根據工藝溫度要求和現場能源條件，可選電加熱、蒸汽加熱、導熱油加熱、水加熱（或冷卻）、明火加熱等多種形式。電加熱無需鍋爐自動加溫，使用方便；蒸汽加熱熱效率高、運行成本低；導熱油適用于150-300℃的中高溫范圍。
四、攪拌系統的核心作用與配置

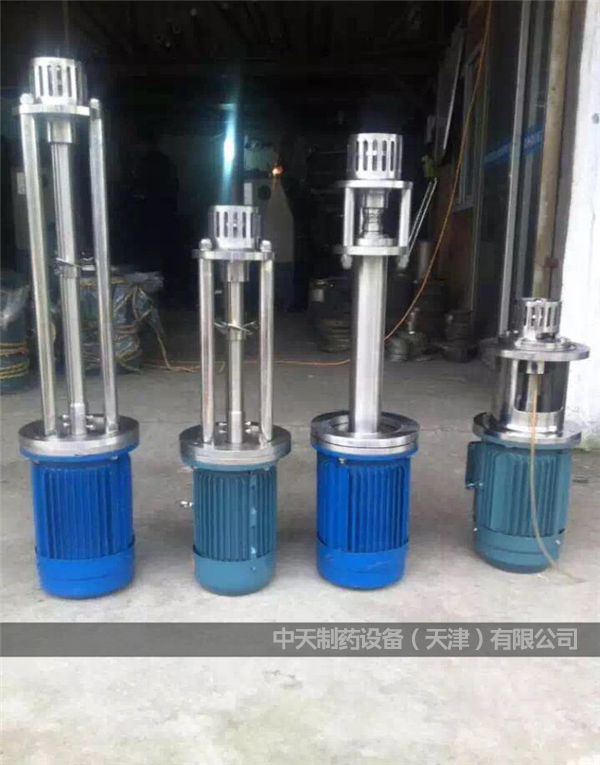

攪拌系統是反應釜的“心臟”，其性能直接影響混合效果和反應速率。
攪拌器類型：攪拌形式需根據物料粘度和反應特性選擇：
傳動配置：傳動形式有普通電機、防爆電機、電磁調速電機、變頻器等選擇。變頻調速可實現無級調速，滿足不同工藝階段對攪拌強度的要求。減速器可選擺線針輪式、蝸輪式、行星無變速式等。
五、軸封裝置的類型與密封可靠性
軸封是防止釜內介質沿攪拌軸泄漏的關鍵部件，其可靠性直接關系到生產安全和環保要求。
填料密封：結構簡單、成本低，適用于低壓介質。常用組合式四氟填料密封，可帶水冷卻延長使用壽命。
機械密封：密封性能好、壽命長（耐壓≤2.5MPa，壽命超8000小時），適用于有機溶劑和有毒介質。在合成樹脂等易燃易爆物料生產中，機械密封是確保安全生產的關鍵部件。
磁力密封：全封閉無接觸靜密封，實現零泄漏，適用于劇毒、易燃易爆等高危介質。
六、工藝附件與安全監控
反應釜配備的溫度計、壓力表和視鏡是操作工掌握反應情況的三大附件，必須定期校驗、保持清潔。
溫度監測：多點測溫配置可實時監控反應釜內不同區域的溫度分布，避免局部過熱。
壓力監控：壓力表和安全閥是超壓保護的核心裝置。安全閥設定壓力通常為設計壓力的1.1倍。
視鏡與照明：視鏡配合釜內照明可實時觀察物料反應狀態、顏色變化和泡沫高度。
七、基于工藝需求的定制配置建議
腐蝕性介質：強酸強堿環境優先選搪瓷反應釜（忌氫氟酸及>180℃磷酸）；弱腐蝕性介質可選304/316L不銹鋼。對氯離子敏感的環境應選用316L含鉬不銹鋼。
高粘度物料：需錨式或框式攪拌器，必要時增加刮壁功能；傳動功率需相應增大；出料形式宜選下展閥或可加壓出料。
放熱劇烈反應：需強化傳熱設計，可采用夾套+內盤管組合；配備緊急冷卻系統和超溫報警聯鎖；攪拌轉速可調以控制反應速率。
潔凈要求高：制藥和食品級應用需內表面鏡面拋光至Ra≤0.4μm，無死角設計，可在線CIP清洗和SIP滅菌。密封應選用衛生級機械密封，接口采用ISO標準快裝卡箍式。
易燃易爆環境：需配備防爆電機和防爆控制系統；軸封選用機械密封或磁力密封；設置靜電接地和惰性氣體保護接口。
八、結語
不銹鋼反應釜作為化工生產的核心裝備，其結構設計的合理性和配置選型的科學性直接決定了工藝實現的可能性和經濟性。用戶在選擇反應釜時，應充分分析物料特性、反應條件和工藝需求，與有經驗的設備制造商深入溝通，獲得真正適合自身工藝需求的定制化解決方案。唯有如此，才能確保反應釜在生產中長期穩定、安全、運行，為企業創造價值。
